通过镜像交换机来监控无线AP

4.1

作者:

笨驴技术

主页:

http://www.quqrk.cn

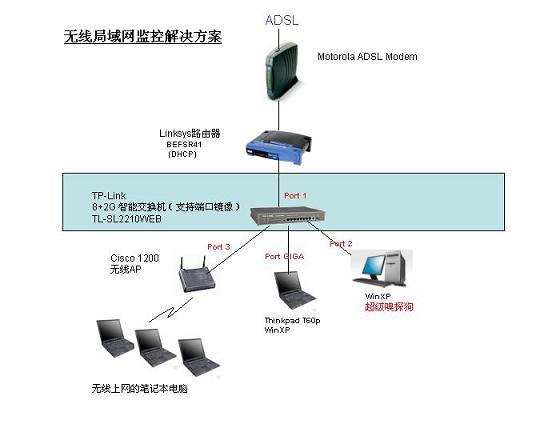

某网络环境如下图，ADSL接入到linksys宽带路由器（BEFSR41），然后通过“cisco无线AP”（Cisco 1200）搭建一无线局域网环境。局域网内既有通过无线上网的机器，又有有线上网的机器。

图 1

在本例中，为了能同时对有线环境的机器和无线环境的机器进行监控。我们增加了一个TPLINK的镜像交换机（TL-SL2210WEB）。并且需要对无线AP进行设置。 如上图中框内部分。

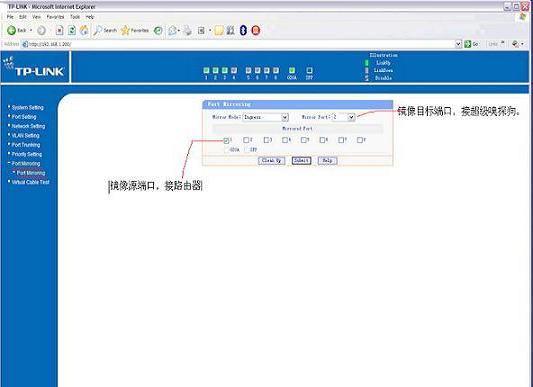

Tplink镜像交换机的设置如下图：

图 2

通过无线AP上网的机器，经过无线AP后，IP地址会被统一转换，这样我们就不能区分。所以，需要禁止无线AP的NAT功能。有两种方式可以禁止：1)有的无线AP有自带的禁止功能，可以直接禁止无线AP的NAT功能；2)如果没有自带的功能，可以手动将无线AP的广域网口接线转到LAN口上，使其NAT功能失效。

通过上述设置后，即可监控网络内的所有电脑的上网行为。
